Struktura řezacího stroje laserového stroje a analýza pracovního principu

Laserové řezací stroje jsou efektivní řezací nástroje široce používané v moderní výrobě, zejména pro zpracování kovů, nekovů a různých materiálů. S přesným strukturálním designem a výkonnou funkcí mohou tyto stroje plnit komplexní úkoly řezání s vysokou přesností a rychlostí. Tento článek poskytne hloubkovou analýzu hlavních složek laserového řezacího stroje a jejich funkcí a principů.

1. Hlavní komponenty laserového řezacího stroje

Laserový generátor

Funkce: Laserový generátor je jádro složkou laserového řezacího stroje, zodpovědný za produkci vysokoenergetických laserových paprsků.

Princip: Laserový generátor emituje vysokou intenzitu, monochromatické laserové paprsky laserovým médiem (jako je plyn, pevná látka nebo polovodič) pod působením zdroje excitace. Mezi běžné typy laserů používaných v laserových řezacích strojích patří lasery CO2 a lasery vlákna.

Optický systém

Funkce: Optický systém je zodpovědný za přenos laserového paprsku z laserového generátoru na řezací hlavu a úpravu zaostření laseru a kvality paprsku.

Princip: Optický systém obvykle zahrnuje zrcadla, čočky a optická vlákna. Laserový paprsek je veden a zaostřen těmito složkami, aby bylo zajištěno přesné polohování a koncentraci laseru. Vláknové řezací stroje vlákna používají optická vlákna k přímému přenosu laseru na řezací hlavu, zatímco řezací stroje CO2 laser používají zrcadla k přenosu laseru do řezné oblasti.

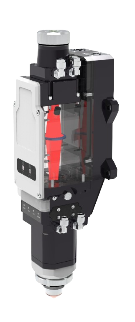

Řezací hlava

Funkce: Řezací hlava působí jako „nástroj“ laserového řezacího stroje a zaostřuje laserový paprsek na povrch obrobku a zároveň ovládá směr toku plynu.

Princip: Řezací hlava obsahuje čočky a zaostřovací zrcátka tak, aby zaostřila laserový paprsek na řezací plochu obrobku. Navíc je řezací hlava vybavena pomocnou plynovou tryskou, která odfoukne roztavený kov, aby bylo zajištěno hladké řezání a vysokou kvalitu.

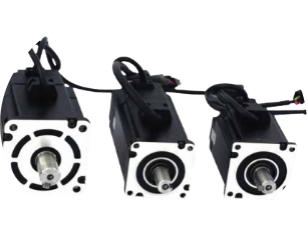

Pohybový systém

Funkce: Motion System umožňuje laserovým řezacím stroji provádět přesné dvourozměrné nebo trojrozměrné řezné pohyby na povrchu obrobku.

Princip: Motion System se skládá z pohonných motorů, kolejnic, servomotorů a přesných přenosových složek. Prostřednictvím numerického řídicího systému (CNC) zajišťuje pohybový systém vysoce přesný pohyb laserové hlavy podél os X, Y a Z, což zaručuje přesné zarovnání řezné dráhy a obrobku.

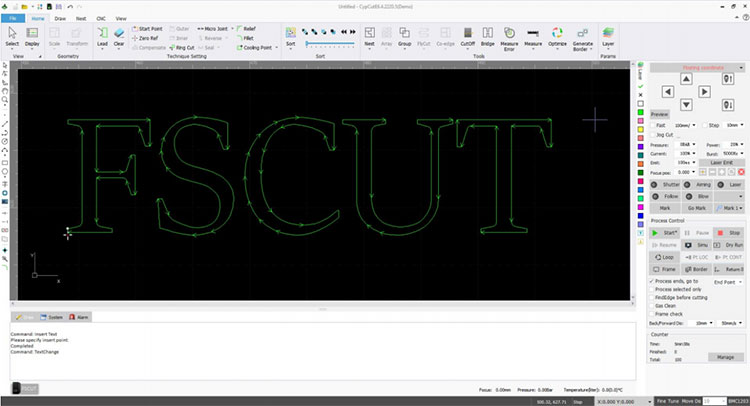

Řídicí systém CNC

Funkce: Systém CNC je zodpovědný za celkovou kontrolu a plánování stroje laserového řezání, přesně spravuje každý detail procesu řezání.

Princip: Systém CNC upravuje parametry, jako je napájení laseru, rychlost řezání, rychlost krmiva a zaostření na základě plánu nebo programu pro řezání vstupů, což zajišťuje hladce probíhající proces řezání. Moderní laserové řezací stroje obvykle používají pokročilé počítačové řídicí systémy a nabízejí vysokou úroveň automatizace.

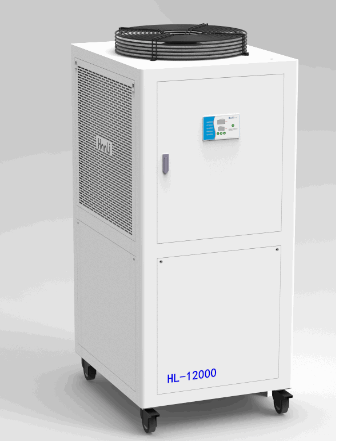

Chladicí systém

Funkce: Systém chlazení zabraňuje přehřátí kritických komponent, jako je laserový generátor a řezací hlava během provozu s vysokým výkonem, zajišťuje stabilní výkon stroje a přesnost.

Princip: Systém chlazení používá vodu nebo chlazení vzduchu k regulaci teploty klíčových komponent v reálném čase, což zabraňuje hromadění tepla, které by mohlo negativně ovlivnit výkon. Obvykle zahrnuje nádrž na chladicí kapalinu, čerpadlo a výměník tepla.

Výfukový systém

Funkce: Výfukový systém odstraňuje kouř a škodlivé plyny generované během řezného procesu, zajišťuje čisté pracovní prostředí a správný provoz stroje.

Princip: Řezání laseru vytváří významné množství kouře a škodlivých plynů. Výfukový systém používá zařízení pro sběr prachu a ventilační kanály k odstranění těchto částic z řezné oblasti a zajišťuje čisté a bezpečné pracovní prostředí.

2. pracovní princip laserového řezacího stroje

Pracovní princip laserového řezacího stroje lze shrnout následovně: laserový generátor produkuje vysoce výkonný laserový paprsek, který je přenášen na řeznou hlavu pomocí optického systému. Řezací hlava poté zaostřuje laserový paprsek na povrch obrobku. Vysoké teplo z laseru se roztaví nebo odpařuje materiál, zatímco pomocné plyny odfouknou roztavený materiál a dokončí přesný řez.

Výhody řezání laseru:

Vysoká přesnost: Laserový paprsek je extrémně jemný a umožňuje přesnost na úrovni mikronu.

Vysokorychlostní řezání: Řezání laseru nabízí vysoké rychlosti řezu, zejména pro tenké plechové materiály.

Nekontaktní zpracování: Laserové řezání je nekontaktní proces, který se vyhýbá opotřebení mechanických nástrojů.

Huawei Laser

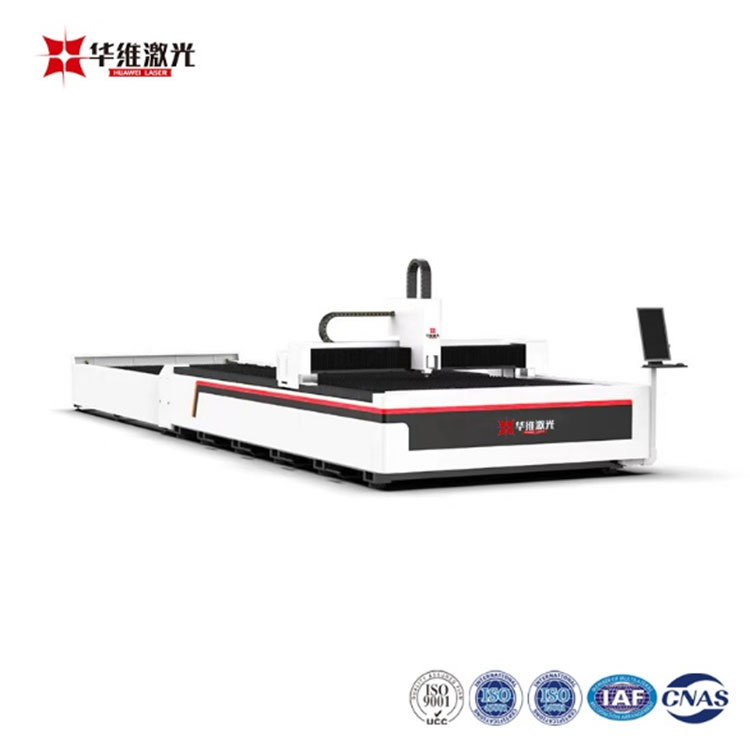

Jako přední výrobce v odvětví laserových zařízení využívá Laser Huawei roky technologických inovací a odbornosti, aby poskytovala vysoce účinné, stabilní a přesné řešení pro řezání laseru. Výběr laseru Huawei znamená více než jen získání vysoce výkonného řezacího stroje na laser; Znamená to získat spolehlivého partnera, který se zavázal, že vás během vaší produkční cesty podporuje. S pokročilými technologiemi a pozornou službou Huawei Laser30000W Výměnné laserové řezací stroj Poskytněte výjimečnou přesnost a rychlost a uspokojí potřeby různých průmyslových odvětví.

Huawei Laser - Osvětlete svou budoucnost řezání a řídí průmyslový růst!
