Role ozubených kol a stojanů v laserových řezacích strojích

V laserovém řezacím zařízeních slouží systém Gear and Rack jako komponenta přenosu jádra a hraje rozhodující roli v přesnosti a stabilitě pohybu. Přesným zátěží přenáší sílu k dosažení víceosé koordinované kontroly řezací hlavy, což zajišťuje účinnost a přesnost procesů řezání laseru.

Principy a funkce

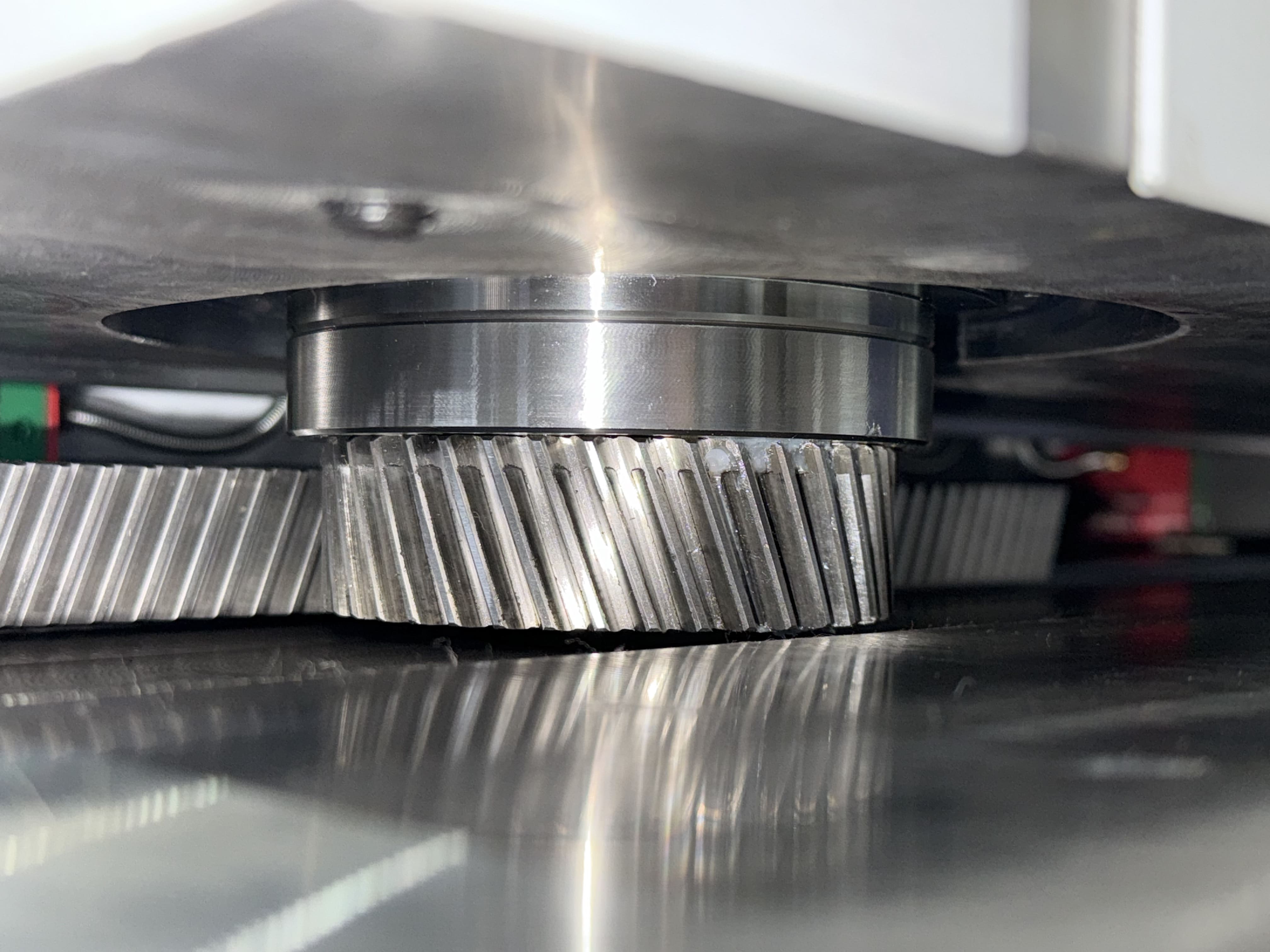

Precision Transmission Mechanismus

Ozubená kola přenášejí točivý moment prostřednictvím zapojení zubů a nabízejí vysokou účinnost přenosu (> 98%) a přesné poměry převodovky. To umožňuje přesné nastavení rychlosti a točivého momentu, což vede řezací hlavu pro provádění složitých pohybů osy X/Y/Z pro obrábění na úrovni mikronu (± 0,01 mm).

Strukturální prvky stojanu

Regály mají lineární profily zubů, což odpovídá válcovým převodem s nekonečnými kruhy. Laserové řezačky běžně používají rovné nebo spirálové stojany. Pro vysokorychlostní, vysoce přesné aplikace s vysokým předinováním vysoce přesné.

Klíčové průmyslové výhody

Umístění vícesesů: Kolaborativní provoz stojanů a servomotorů dosahuje přesnosti polohování ± 0,01 mm.

Vysoká dyamická odezva: Optimalizovaný design převodovky podporuje 2G zrychlení pro 200 m/min řezné rychlosti.

Vylepšená zatížení: Zapojení z spirálových zubů zvyšuje kontaktní plochu, snižuje zatížení jednoho zubu o 15-20% a prodlouží životnost komponenty na 20 000 hodin.

Pokyny pro údržbu

Kontrola sestavy: Zajistěte toleranci vyrovnání ozubeného ozubeného ozubeného ozubeného kola ≤ 0,02 mm s jednotnými kontaktními vzory.

Ovládání vůle: udržujte vůli v rámci 0,05-0,08 mm; Operace nuly-backlash je zakázána.

Správa mazání: Použijte zařízení ISO VG220 s doplňováním každých 500 provozních hodin.

Bezpečnostní opatření: Nainstalujte ochranné krytiny s hodnocením IP54 pro exponovaná ozubená kola; Vyvarujte se kontaktu během provozu.

Detekce poruch: Pro abnormální vibrace (> 50 μm amplitudy) nebo šum (> 75 dB) je nutné okamžité vypnutí.
